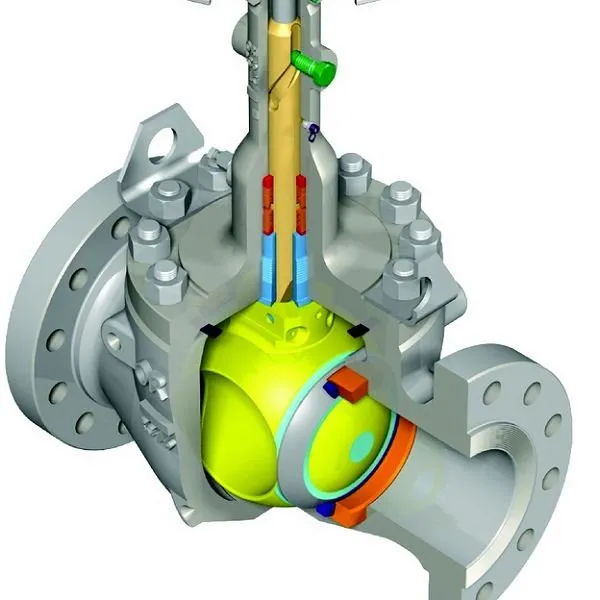

Ανερχόμενη σφαιρική βαλβίδα στελέχους

Ημερομηνία προϊόντος:

Μέγεθος: 2"~42"

Κατηγορία: 150LB 〜2500LB

Σφυρήλατο σώμα 3 ΤΕΜ

Σταθερή δομή μπάλας, Δομή DBB

Αντιστατική συσκευή

Στέλεχος με προστασία από φύσημα

Αντιπυρική Δομή

Σχέδιο έγχυσης γράσου στεγανοποίησης έκτακτης ανάγκης καθίσματος, στελέχους

Double Block And Bleed (DBB)

Πρότυπο σχεδίασης:

Σχεδιασμός σύμφωνα: ASME B16.34/API 6D

Δοκιμή σύμφωνα με: API 6D

Τέλος RF: ASME B16.5

BW END: ASME B16.25

Πρόσωπο με Πρόσωπο: ASME B16.10

Δοκιμή κατά της πυρκαγιάς σύμφωνα με: API 607/API 6FA

Όξινο περιβάλλον: NACE MR 0175

Η σφαιρική βαλβίδα χρησιμοποιείται κυρίως για διακοπή έκτακτης ανάγκης, διανομή και αλλαγή της κατεύθυνσης ροής του μέσου στον αγωγό. Η σφαιρική βαλβίδα είναι ένας νέος τύπος βαλβίδας που χρησιμοποιείται ευρέως τα τελευταία χρόνια.

Πλεονεκτήματα:

1. Ανυψούμενη σφαιρική βαλβίδα στελέχους. Το στέλεχος βαλβίδας ανυψώνεται πρώτα για να διαχωριστεί η σφαίρα της βαλβίδας από την έδρα της βαλβίδας και, στη συνέχεια, το στέλεχος βαλβίδας οδηγεί τη σφαίρα βαλβίδας για να γυρίσει στην ανοιχτή θέση. όταν η βαλβίδα είναι κλειστή, το στέλεχος της βαλβίδας οδηγεί τη σφαίρα της βαλβίδας χωρίς να αγγίζει την έδρα.

2. Η σφαιρική βαλβίδα υιοθετεί μια σφαιρική βαλβίδα με μια σταθερή δομή περιστροφής για να εξασφαλίσει γρήγορο άνοιγμα και κλείσιμο της βαλβίδας, χαμηλή ροπή και εύκολο άνοιγμα και κλείσιμο.

3. Η δομή του σώματος της βαλβίδας υιοθετεί ένα σχέδιο τοποθετημένο στην κορυφή.

4. Η βαλβίδα έχει μακροχρόνια και συνεχή χαρακτηριστικά στεγανής σφράγισης.

5. Η επιφάνεια σφράγισης της σφαίρας βαλβίδας και η επιφάνεια σφράγισης της έδρας βαλβίδας υιοθετούν ένα σχέδιο χωρίς τριβές για να εξασφαλίσουν τη μεγάλη διάρκεια ζωής του σώματος στεγανοποίησης βαλβίδας.

6. Η έδρα της βαλβίδας είναι ενσωματωμένη στο σώμα της βαλβίδας με μηχανική παρεμβολή ψυχρής πίεσης και η έδρα της βαλβίδας δεν τοποθετείται με συγκόλληση, σπειρώματα ή κόλληση.

7. Η σφαιρική βαλβίδα αποκοπής έχει σχέδιο καθαρισμού χωρίς έδρα βαλβίδας.

8. Η επιφάνεια στεγανοποίησης της σφαίρας βαλβίδας υιοθετεί καρβίδιο με βάση το νικέλιο, επιφανειακή συγκόλληση Hastelloy ή άλλο κράμα, τη στεγανότητα και τη μεγάλη διάρκεια ζωής της βαλβίδας κάτω από τις πιο απαιτητικές συνθήκες.

9. Η βαλβίδα έχει δυνατότητα αμφίδρομης σφράγισης και μπορεί να αντέξει αμφίδρομη διαφορά πίεσης.

10. Η πυρίμαχη σχεδίαση της βαλβίδας

11. Το στέλεχος βαλβίδας της βαλβίδας σχηματίζει ένα συνεχές ηλεκτρικό κύκλωμα μεταξύ του παξιμαδιού στελέχους, του καπό, του σώματος βαλβίδας και του σφαιρικού πυρήνα, το οποίο επιτυγχάνει ένα αντιστατικό αποτέλεσμα.

12. Προκειμένου να βελτιωθεί η αξιοπιστία, η ασφάλεια και η ικανότητα σφράγισης της βαλβίδας και να μειωθεί το ποσοστό αστοχίας, η αεροστεγανότητα χαμηλής πίεσης της βαλβίδας δεν βασίζεται στο ελατήριο της έδρας της βαλβίδας για να επιτευχθεί.

13. Η θέση του στελέχους βαλβίδας και της σφαίρας βαλβίδας ελέγχεται από τη συνεργασία του πείρου οδηγού στελέχους βαλβίδας και της αποκοπής στελέχους βαλβίδας.

14. Το μέγεθος εγκατάστασης της βαλβίδας είναι το ίδιο με την υπάρχουσα βαλβίδα και έχει καλή εναλλαξιμότητα.

Εφαρμογή:
