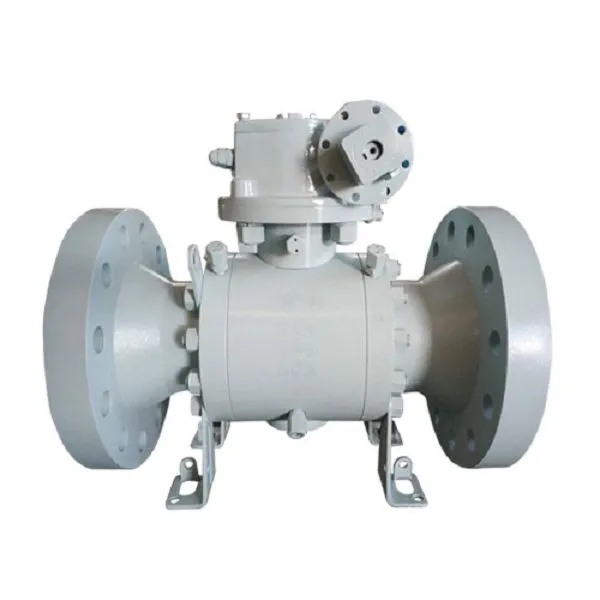

Σφυρηλατημένη σφαιρική βαλβίδα Trunnion

Ημερομηνία προϊόντος:

Μέγεθος: 2"~28"

Κατηγορία: 150LB 〜2500LB

Σφυρηλατημένο σώμα

Σταθερή δομή μπάλας, Δομή DBB

Αντιστατική συσκευή

Στέλεχος με προστασία από φύσημα

Αντιπυρική Δομή

Σχέδιο έγχυσης γράσου στεγανοποίησης έκτακτης ανάγκης καθίσματος, στελέχους

Double Block And Bleed (DBB)

Πρότυπο σχεδίασης:

Σχεδιασμός σύμφωνα: ASME B16.34/API 6D

Δοκιμή σύμφωνα με: API 6D

Τέλος RF: ASME B16.5

BW END: ASME B16.25

Πρόσωπο με Πρόσωπο: ASME B16.10

Δοκιμή κατά της πυρκαγιάς σύμφωνα με: API 607/API 6FA

Όξινο περιβάλλον: NACE MR 0175

Πλεονεκτήματα:

Σφυρήλατο χάλυβα κορμού σφαιρική βαλβίδα, το σώμα της βαλβίδας χωρίζεται σε τρία μέρη κατά μήκος του τμήματος κάθετο προς τον άξονα του καναλιού της βαλβίδας στις δύο έδρες βαλβίδας. Ολόκληρη η βαλβίδα είναι συμμετρική κατά μήκος του κεντρικού άξονα του στελέχους. Χρησιμοποιείται κυρίως στον αγωγό Αποκοπή, διανομή και αλλαγή της κατεύθυνσης ροής του μέσου. Η μεγάλη δομή περιστροφής του εξασφαλίζει ακριβή θέση στο κέντρο της μπάλας υπό υψηλή πίεση, εξασφαλίζοντας καλή απόδοση λειτουργίας της βαλβίδας. Η τυπική έδρα βαλβίδας υιοθετεί μια δομή ελατηρίου για να ωθήσει την έδρα της βαλβίδας προς την μπάλα, εξασφαλίζοντας καλή απόδοση αμφίδρομης στεγανοποίησης για την είσοδο και την έξοδο. Με τη βαλβίδα εκκένωσης, η κοιλότητα του σώματος της βαλβίδας μπορεί να εκκενωθεί προς τα έξω. ο άξονας υιοθετεί μια δομή προστασίας κατά της έκρηξης για την αποτελεσματική πρόληψη της διαρροής. ο χαμηλός συντελεστής τριβής του ρουλεμάν ελαχιστοποιεί τη ροπή και διευκολύνει το άνοιγμα και το κλείσιμο της βαλβίδας. το στέλεχος της βαλβίδας και το σώμα της βαλβίδας είναι αποτελεσματική επαφή, κάνουν την αντιστατική συσκευή γείωσης ανώτερη σε απόδοση και ούτω καθεξής. Έχει τα πλεονεκτήματα της εξαιρετικής απόδοσης, της υψηλής αξιοπιστίας, του μεγάλου εύρους χρήσεων και της λογικής τιμής. Ισχύει για: χημικές ουσίες, πετρέλαιο, φυσικό αέριο, μεταλλουργία και άλλες βιομηχανίες και αγωγούς φυσικού αερίου μεγάλων αποστάσεων που περιέχουν μέσα υδρόθειο, πολλές ακαθαρσίες και σοβαρή διάβρωση.

Εφαρμογή:
