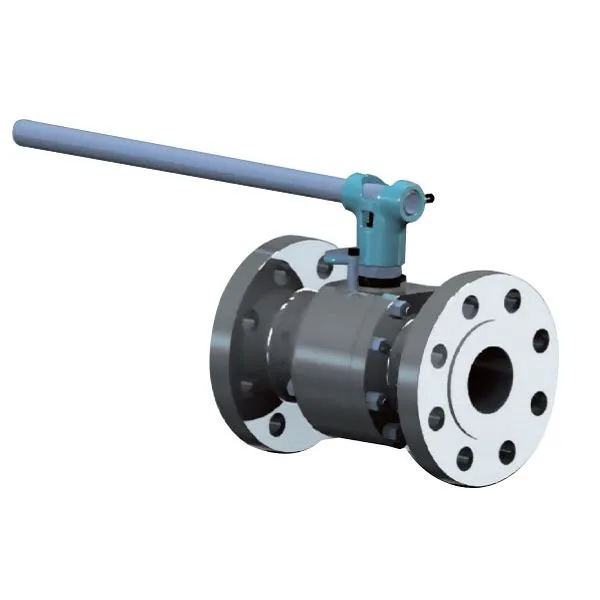

Σφυρηλατημένη πλωτή σφαιρική βαλβίδα

Ημερομηνία προϊόντος:

Μέγεθος: 1/2"~10"

Κατηγορία: 150LB 〜2500LB

Σφυρήλατο σώμα 2 ΤΕΜ

Δομή αιωρούμενης μπάλας, RB&FB

Αντιστατική συσκευή

Στέλεχος με προστασία από φύσημα

Αντιπυρική Δομή

Πρότυπο σχεδίασης:

Σχεδιασμός σύμφωνα με: ASME B16.34/API 6D/BS5351

Δοκιμή σύμφωνα με: API 598/BS6755

Τέλος RF: ASME B16.5

BW END: ASME B16.25

Πρόσωπο με Πρόσωπο: ASME B16.10

Δοκιμή κατά της πυρκαγιάς σύμφωνα με: API 607/API 6FA

Όξινο περιβάλλον: NACE MR 0175

Πλεονεκτήματα:

1. Αντιπυρική Δομή

Σε περίπτωση πυρκαγιάς κατά τη χρήση της βαλβίδας, το υλικό του δακτυλίου έδρας όπως το PTFE ή άλλα μη μεταλλικά υλικά θα αποσυντεθεί ή θα καταστραφεί σε υψηλή θερμοκρασία, μπορεί να προκαλέσει μεγαλύτερη διαρροή. Ο πυρίμαχος στεγανοποιητικός δακτύλιος μεταξύ σφαίρας και έδρας, έτσι ώστε μετά την καύση της έδρας της βαλβίδας, το μέσο θα σπρώξει τη σφαίρα γρήγορα προς τον κατάντη μεταλλικό στεγανοποιητικό δακτύλιο για να σχηματίσει τη βοηθητική δομή στεγανοποίησης από μέταλλο σε μέταλλο, που μπορεί να ελέγξει αποτελεσματικά τη διαρροή της βαλβίδας. Εκτός από το ότι η φλάντζα στεγανοποίησης της μεσαίας φλάντζας είναι κατασκευασμένη από μεταλλικό περιτυλιγμένο παρέμβυσμα μπορεί να εξασφαλίσει σφράγιση ακόμη και κάτω από την υψηλή θερμοκρασία.

2.Συσκευή κλειδώματος

Όταν η βαλβίδα βρίσκεται στην πλήρως ανοιχτή ή πλήρως κλειστή θέση, μπορεί να κλειδωθεί για να αποτρέψει άλλα άτομα από το να αλλάξουν την κατάσταση λειτουργίας της βαλβίδας.

Δομή κλειδώματος

3.Αντιστατική συσκευή

Μεταξύ της σφαίρας και του στελέχους βαλβίδας, μεταξύ του στελέχους βαλβίδας και του στυπιοθλίπτη, υπάρχουν αντιστατικά ελατήρια και μικρές μπάλες για να διατηρηθεί η συνέχεια της αγωγιμότητας μεταξύ της σφαίρας και του στελέχους βαλβίδας, μεταξύ του στελέχους βαλβίδας και του σώματος της βαλβίδας, έτσι ώστε Ο στατικός ηλεκτρισμός που παράγεται από την τριβή μεταξύ της σφαίρας και της έδρας της βαλβίδας κατά τη διαδικασία μεταγωγής μπορεί να οδηγηθεί στο έδαφος μέσω του σώματος της βαλβίδας, έτσι ώστε να αποφευχθεί η πυρκαγιά ή η έκρηξη και άλλοι κίνδυνοι που προκαλούνται από ηλεκτροστατικούς σπινθήρες.

Αντιστατική δομή

4.Δεσμευμένη τυπική γεώτρηση σύνδεσης

Εφαρμογή:
