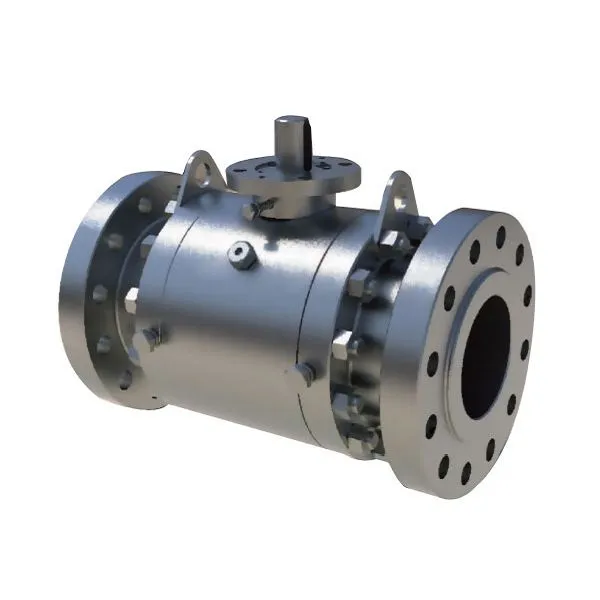

Βαλβίδα πυρασφάλειας

Ημερομηνία προϊόντος:

Μέγεθος: 1"~56"

Κατηγορία: 150LB 〜2500LB

Αντιστατική συσκευή

Στέλεχος με προστασία από φύσημα

Αντιπυρική Δομή

Πρότυπο σχεδίασης:

Σχεδιασμός σύμφωνα: ASME B16.34/API 6D

Δοκιμή σύμφωνα με: API 6D

Τέλος RF: ASME B16.5

BW END: ASME B16.25

Πρόσωπο με Πρόσωπο: ASME B16.10

Δοκιμή κατά της πυρκαγιάς σύμφωνα με: API 607/API 6FA

Όξινο περιβάλλον: NACE MR 0175

Σχεδιασμός πυρίμαχης κατασκευής

Η πυρίμαχη σφαιρική βαλβίδα είναι μια σταθερή σφαιρική δομή, το ανάντη άκρο είναι σφραγισμένο ως κύρια στεγανοποίηση και έχει τη λειτουργία DBB. Όταν το σφράγισμα είναι άθικτο, η έδρα της βαλβίδας ανάντη μπορεί να παρατηρηθεί μέσω της αποστράγγισης ή εξαερισμού της μεσαίας κοιλότητας όταν η βαλβίδα είναι πλήρως ανοιχτή ή πλήρως κλειστή. Είτε υπάρχει διαρροή. Υπό κανονική χρήση, η μεσαία κοιλότητα της σφαιρικής βαλβίδας του αγωγού δεν είναι υπό πίεση. Σε περίπτωση ατυχήματος πυρκαγιάς, ένας εύλογος σχεδιασμός της πυρίμαχης δομής της έδρας βαλβίδας μπορεί να επιβραδύνει την πρόοδο του μέσου πίεσης ανάντη που εισέρχεται στη μεσαία κοιλότητα και να αποφύγει τη μέση διαρροή και την εσωτερική διαρροή που προκαλείται από την αύξηση της πίεσης της μεσαίας κοιλότητας . Η έδρα βαλβίδας με καλό σχεδιασμό πυρίμαχης δομής είναι ένα ενεργό μέτρο για τη διασφάλιση της ασφάλειας και της πυρίμαχης απόδοσης της σφαιρικής βαλβίδας σωληνώσεων.

Στο σχεδιασμό της δομής πυροπροστασίας, ο σχεδιασμός της δομής πυροπροστασίας της έδρας βαλβίδας είναι το κλειδί. Η έδρα της βαλβίδας έχει καλή απόδοση πυροπροστασίας. Σε κατάσταση ατυχήματος πυρκαγιάς, μπορεί να μειώσει την πίεση της δομής πυροπροστασίας στελέχους βαλβίδας και του σχεδιασμού της δομής πυροπροστασίας μεταξύ του σώματος της βαλβίδας και του αριστερού και δεξιού σώματος.

Μαλακό σφράγισμα μεταξύ της έδρας της βαλβίδας και της σφαίρας πριν από το ψήσιμο

Μεταλλικό σφράγισμα μεταξύ της έδρας της βαλβίδας και της σφαίρας μετά την καύση

Εφαρμογή:
